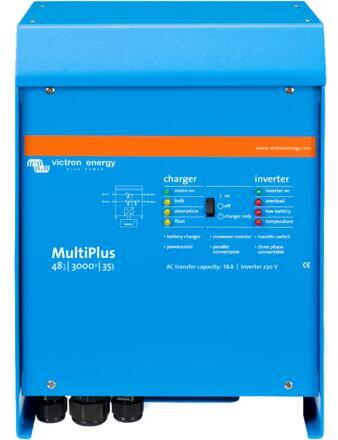

Victron Energy szinuszhullámú feszültségátalakító és töltőA Victron Energy MultiPlus feszültségátalakító töltővel egy olyan kifinomult készülék, amely egyesíti az inverter és a töltő funkcióit. Az inverter fotovoltaikus vagy más alternatív energiaforrásokat használó rendszerekben is használható. A rendszer lehet szigetüzemű (off-grid) vagy az elosztóhálózathoz csatlakoztatható. A rendszer még nagyobb biztonsága és zökkenőmentes működése érdekében rendelkezésre áll a hálózati hibát észlelő szoftver. Tudjon meg többet a Victron Energy MultiPlus feszültségváltó töltővel ellátott Victron Energy MultiPlus feszültségváltó különleges jellemzőiről és technológiáiról az alábbiakban. Választhat a 3000 vagy 5000 voltos amperes opció közül.
Alkalmazott technológiák: PowerControl: az inverter nagy teljesítményű akkumulátorokat tölt, és nagy áramot vesz fel a váltakozó áramú (AC) forrásból. A maximális bemeneti áram a Digital Multi Control panel segítségével korlátozható. A MultiPlus ekkor figyelembe veszi a váltóáram-fogyasztást, és a többletáramot töltésre használja, megakadályozva a váltóáramforrás túlterhelését. PowerAssist: megakadályozza a korlátozott váltakozó áramforrás túltöltését (pl. generátor vagy parti áramcsatlakozás csónakok csatlakoztatásakor). Ha fennáll a túltöltés veszélye, az akkumulátor töltöttségét automatikusan csökkenti, és a következő lépés az akkumulátorból a váltakozó áramforrásba történő áramfelvétel fokozása. Amikor a terhelés csökken, a rendelkezésre álló energiát az akkumulátor feltöltésére használják. Szünetmentes tápegység (UPS): A szünetmentes váltakozó áramú tápegység biztosítja, hogy hálózati hiba vagy a parti áramról vagy generátorról való lekapcsolódás esetén a MultiPlus inverterben lévő inverter automatikusan bekapcsol és átveszi a csatlakoztatott eszközök áramellátását. Ez az átkapcsolás kevesebb mint 20 ms-ot vesz igénybe, így nincs hatással a csatlakoztatott eszközök működésére. A fő váltóáramú kimenet rendelkezik ezzel a funkcióval. A második kimenet csak akkor kerül feszültség alá, ha a bemeneten AC áll rendelkezésre. Olyan készülékeket, amelyek nem okozhatják az akkumulátor lemerülését, például vízmelegítőt, csatlakoztasson a második kimenetre. Párhuzamos működés: A nagyobb teljesítmény érdekében akár 6 MultiPlus egység is működhet párhuzamosan. Például 6 Multiplus 24|5000|120 egység 25 kW/30 kVA kimeneti teljesítményt biztosít 720 A töltőáram mellett. A párhuzamos működés mellett 3 azonos modellből álló egység háromfázisú kimenetre is konfigurálható. De ez még nem minden - akár 6 darab 3 egységből álló készlet is párhuzamosan csatlakoztatható, így egy 75 kW/90 kVA teljesítményű invertert kaphatunk, több mint 2000 A töltőárammal. Távvezérlés, konfigurálás és felügyelet: amellett, hogy az invertert a helyszínen az akkumulátor monitor, a Multi Control Panel vagy más GX eszköz, okostelefon vagy táblagép (Bluetooth Smart), laptop vagy PC (USB vagy RS232) segítségével lehet vezérelni, teljes mértékben távolról is vezérelhető. A távvezérléshez használja a Color Control GX vagy más GX eszközöket. Az adatok ingyenesen tárolhatók és megjeleníthetők a VRM (Victron Remote Management) webportálon. Konfiguráláskor egyszerűen csatlakozzon az Ethernet hálózathoz, és ismét a Color Control GX vagy más GX eszközön keresztül végezze el az inverter beállítását. A rendszer konfigurálása percek alatt elvégezhető egy DIP-kapcsolóval - önálló alkalmazás esetén. A párhuzamos és háromfázisú alkalmazások konfigurálásához a VE. Bus Quick Configure és a VE. Bus System Configurator szoftverre van szükség. A hálózaton kívüli alkalmazások, a hibrid alkalmazások és az önfogyasztási alkalmazások, amelyek hálózatra kötött invertereket és/vagy napelemes MPPT töltőket tartalmaznak, az Assistants (speciális alkalmazásokhoz kifejlesztett szoftverek) segítségével konfigurálhatók.
A Victron Energy MultiPlus inverter/töltő legfontosabb jellemzői: Tiszta szinuszhullám kimenet. Biztonságos az érzékeny elektronikához és minden típusú készülékhez. Beépített adaptív töltő. Négyfázisú intelligens töltés a különböző akkumulátortípusokhoz. Ultragyors váltakozó áramforrás kapcsoló. Megszakítás nélküli áramellátást biztosít a tápegységek közötti váltáskor. Két AC kimenet. A fő megszakítás nélkül, a másik csak hálózati tápellátású készülékekhez. Kimenet az indítóakkumulátorhoz. A fő kimenettől függetlenül tölt. Párhuzamos és háromfázisú működés. Skálázható 75 kW / 90 kVA teljesítményig. PowerAssist funkció. Védi a hálózatot a túlterheléstől, és az akkumulátorral erősíti a kimenetet. Kompatibilis a napelemes rendszerekkel. Alkalmas egyenáramú és váltakozó áramú csatolásra (MPPT vagy hálózatra kapcsolt inverterrel együtt). Inverter paraméterek: Opció: VA: 3000 VA 5000 VA Bemeneti feszültségtartomány: V DC Kimenet: VAC / 50 Hz Átfogó elektromos kimenet: VA 5000 VA Kimeneti teljesítmény 25 °C-on: 2400 W 4000 W Kimenő teljesítmény 40 °C-on: 2200 W 3700 W Kimenő teljesítmény 65 °C-on: 1700 W 3000 W Csúcsteljesítmény: 6000 W 10 000 W Maximális hatékonyság: 95 % Nulla terhelési teljesítmény: 25 W 35 W Teljesítmény nulla terhelésnél AES üzemmódban: 20 W 30 W Teljesítmény nulla terhelésnél keresési üzemmódban: 12 W 15 W Töltő paraméterei: Opció: VA: 3000 VA 5000 VA Bemeneti feszültségtartomány: V DC 38-66 V DC Bemeneti frekvencia: 45-65 Hz 45-65 Hz Teljesítménytényező 1 × 1 × Töltési feszültség - abszorpció: 57,6 V DC 57,6 V DC Töltési feszültség - úszás: 55,2 V DC 55,2 V DC Tárolási mód: 52,8 V DC 52,8 V DC Akkumulátor töltési áram: 35 A 75 A Akkumulátor-hőmérsékletérzékelő: ✓ ✓ A Victron Energy MultiPlus inverter/töltő általános paraméterei: Opció: VA: 3000 VA 5000 VA Kiegészítő kimenet: 16 A 50 A Programozható relé: ✓ ✓ VE. busz port: ✓ ✓ Univerzális port: ✓ ✓ Távirányító: ✓ ✓ Működési hőmérséklet-tartomány: -40 és +65 °C között -40 és +65 °C között Páratartalom (nem kondenzáló): 95% max. 95 % max. A ház anyaga: Alumínium Alumínium Szín: Alumínium: RAL 5012 kék RAL 5012 kék Védettségi fok: IP 21 IP 21 Akkumulátor-csatlakozás: 4 M8-as csavar (2 plusz és 2 mínusz) 4 M8-as csavar (2 plusz és 2 mínusz) 230 V AC csatlakozás: 13 mm2 csavaros csatlakozók 13 mm2 csavaros csatlakozók Tömeg: 1,5 m: 18 kg 30 kg Méretek (szélesség × magasság × mélység): 36,2 × 25,8 × 21,8 cm 44,4 × 32,8 × 24 cm Videó:
